Station 16a

„Glück Auf“

Die Vergangenheit hat eine lange Zukunft

Willkommen auf dem Industriepfad

Sie stehen an Station 16a “Ljungström-Radial-Gegenlaufturbine“ des vom Förderverein Haus der Geschichte – Ilseder Hütte e.V. in den Jahren 2004 – 2006 geschaffenen Industriepfades. Der Industriepfad informiert Sie auf 25 Stationen auf dem Gelände der Ilseder Hütte AG, die hier in den Jahren 1860 – 1983 ein Hochofenwerk mit verschiedenen Nebenbetrieben unterhielt. Der Hochofenbetrieb wurde 1983 und die Kokerei und die Energiebetriebe als letzte der Nebenbetriebe 1995 (Werksschließung) eingestellt. An der Station 0 erhalten Sie einen Überblick über den Industriepfad mit sämtlichen Stationen.

Seit 1898 wurde in der Dampfzentrale der Ilseder Hütte elektrische Energie zur industriellen Nutzung erzeugt. Die erste Maschinen Generation bestand aus Dampfkolbenmaschinen mit angekoppelten Dynamorädern.

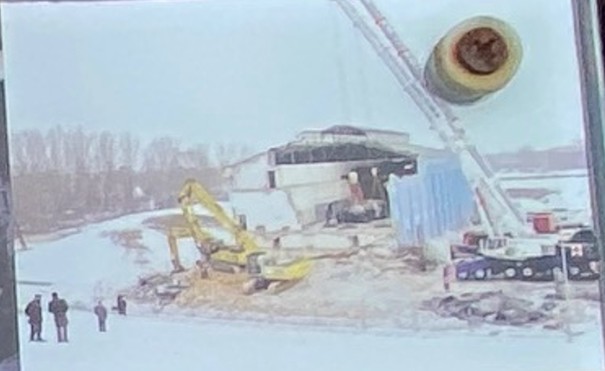

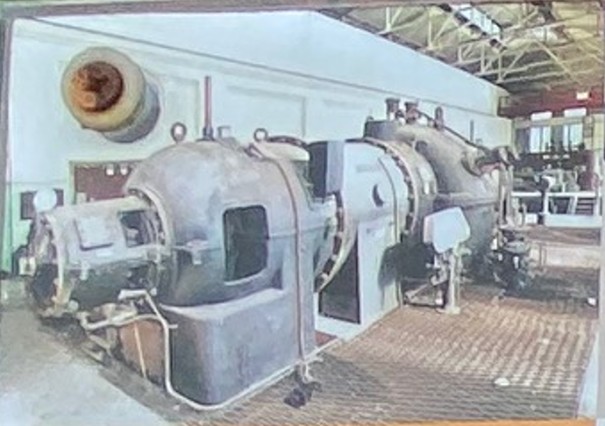

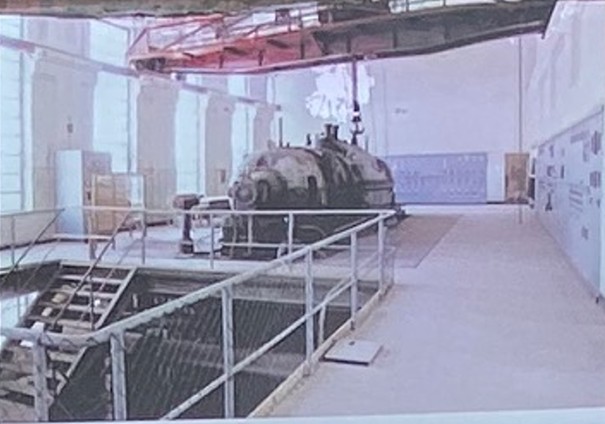

Im Jahre 1941 wurde dieses veraltete Maschinenkonzept durch die hier stehende Maschinenanlage ersetzt – eine Dampfturbine mit gekoppelten Generatoren. Die Ljungström-Radial-Gegenlaufturbine als Antriebsmaschine war zu jener Zeit die modernste Maschinenanlage. Sie steht heute wegen ihrer Einmaligkeit unter Denkmalschutz. Beim Abbruch der Dampfzentrale im Februar 2010 konnte die Maschinenanlage (ohne den Dampfkondensator) an diesen Standort ausgelagert werden.

Die Ljungström-Radial-Gegenlaufturbine ist eine schwedische Erfindung und wurde von der deutschen Maschinenbaufirma MAN in Lizenz gebaut. Die Maschine arbeitet im „Gegenlaufprinzip“, d.h. die Turbine ist zweigeteilt, die Turbinenscheiben drehen gegeneinander und benötigen dabei keine feststehenden Dampfleitschaufeln.

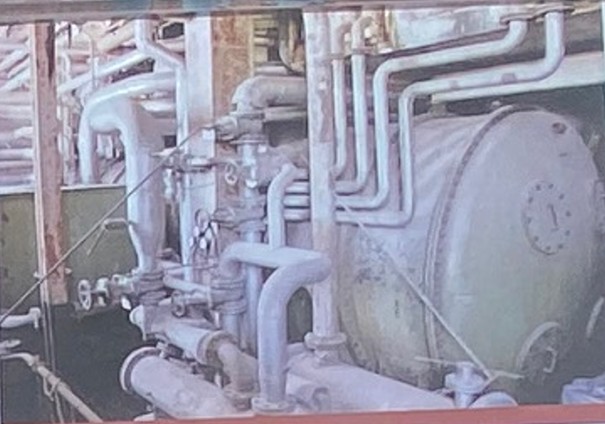

Die Turbine hatte kein eigenes Fundament, sondern war auf dem extra starken Kondensator aufgebaut. Die beiden angeflanschten Generatoren stützten sich ebenfalls auf dem Kondensator ab, wobei die eine Federgruppe zum Ausgleich für die auftretenden Wärmespannungen diente. Die beiden Generatoren waren so geschaltet, dass die elektrische Leistung der Maschineneinheit insgesamt gemessen wurde.
